PLC控制系統中，雖然接線工作占的比例較小，但它是編程設計的基礎，只有接線正確后，才能順利的進行編程工作。而要確保接線的正確性，就必須對PLC內部的輸入輸出電路有一個清晰的定位。
PLC控制系統中，雖然接線工作占的比例較小，但它是編程設計的基礎，只有接線正確后，才能順利的進行編程工作。而要確保接線的正確性，就必須對PLC內部的輸入輸出電路有一個清晰的定位。
延伸閱讀：運動控制器知識：PLC與CNC的關系

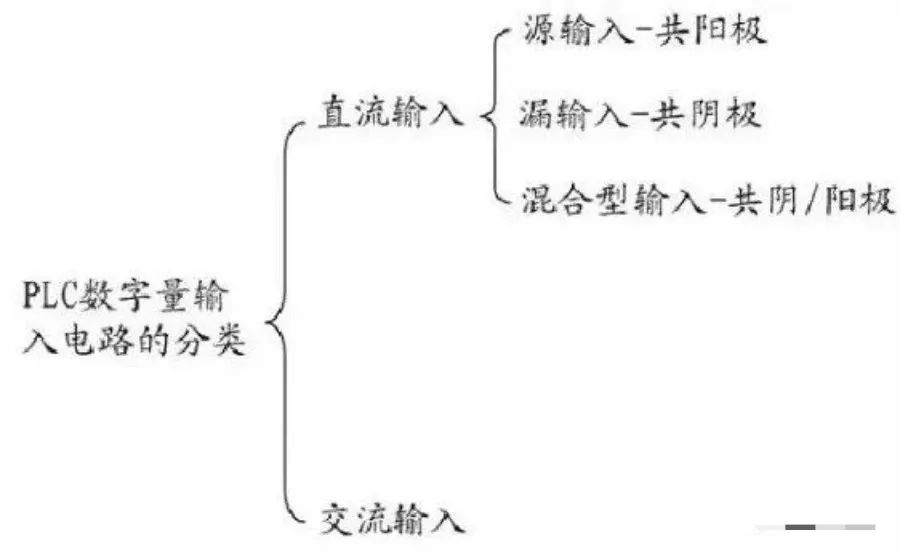

直流輸入電路

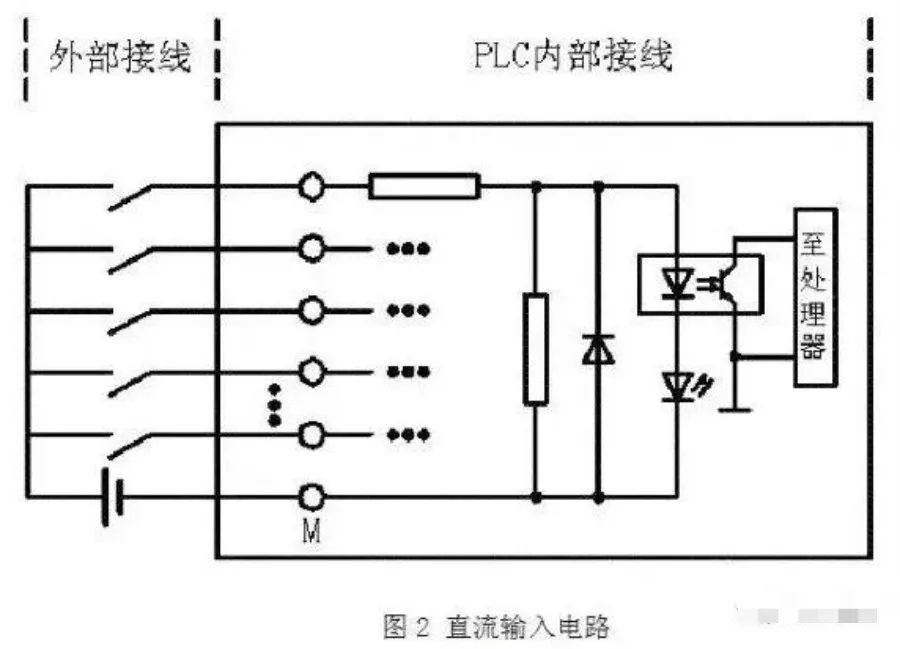

如上圖所示，為直流輸入電路的一種形式（只畫出一路輸入電路）。當外部線路的開關閉合時，PLC內部光耦的發光二極管點亮，光敏三極管飽和導通，該導通信號再傳送給處理器，從而CPU認為該路有信號輸入：外界開關斷開時，光耦中發光二極管熄滅，光敏三極管截止，CPU認為該路沒有信號。

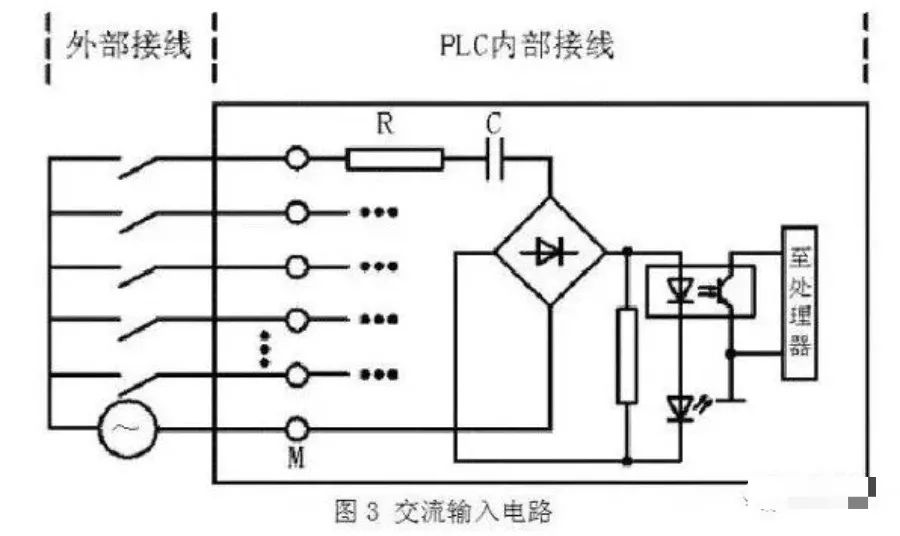

如上圖所示，可以看出交流輸入電路與直流輸入電路的區別：主要增加了一個整流的環節。交流輸入的輸入電壓一般為AC120V或230V，交流電經過電阻R的限流和電容C的隔離，再經過橋式整流為直流電，其后工作原理和直流輸入電路一樣。
從以上看出，由于甲流輸入電路中增加了限流、隔離和整流三個環節。因此，輸入信號的延遲時間要比直流輸入電路的要長，這是其不足之處。但由于其輸入端是高壓電，因此輸入信號的可靠性要比直流輸入電路要高。
漏型輸入電路

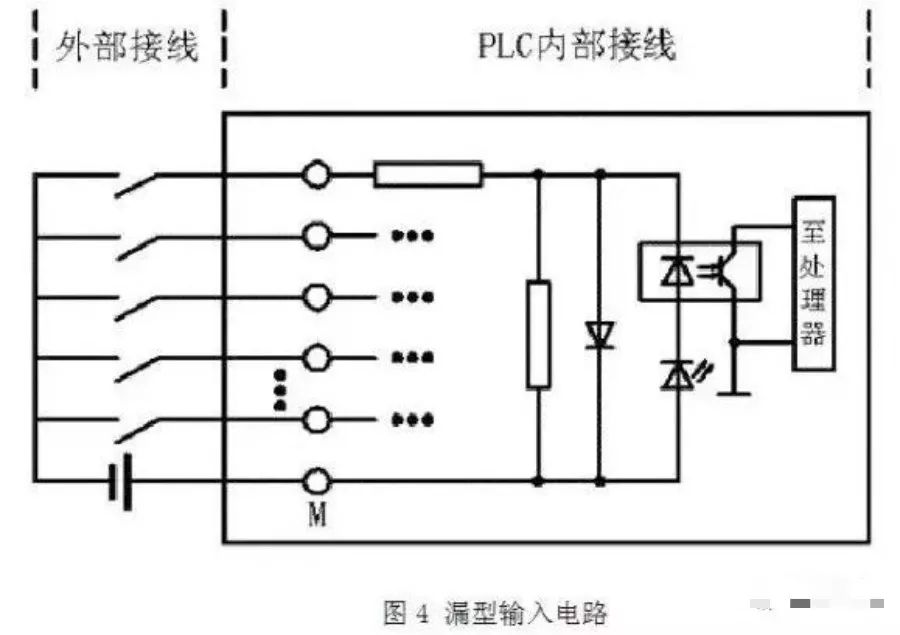

如上圖所示，此時電流從PLC公共端（COM端或M端）流進，從而輸入端流出，即PLC公共端外接DC電源的正極。
如上圖所示，此圖只是畫出了一路的情形，如果輸入有多路，所有輸入的二極管陽極相連，就構成了共陽極電路。
三菱A系列PLC的AX40/41/42/50/60及Q系列的QX40/41/42等輸入模塊均屬于漏型輸入模塊。

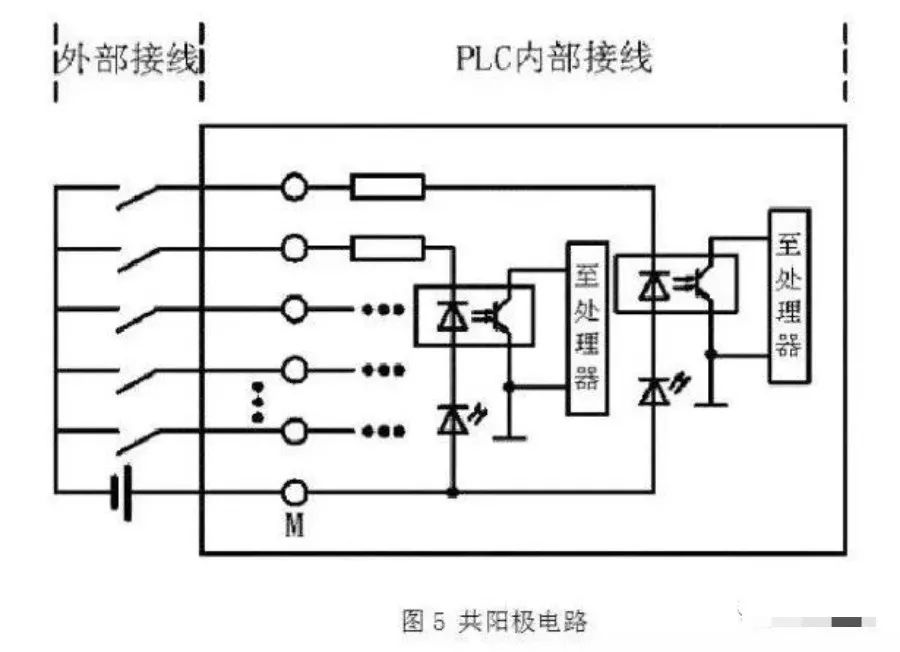

如圖3所示的電路也是源型輸入電路的形式，此時，電流的流向正好和漏型的電路相反。原型輸入電路的電路是從PLC的輸入端流進，而從公共端流出，即公共端接外接電源的負極。

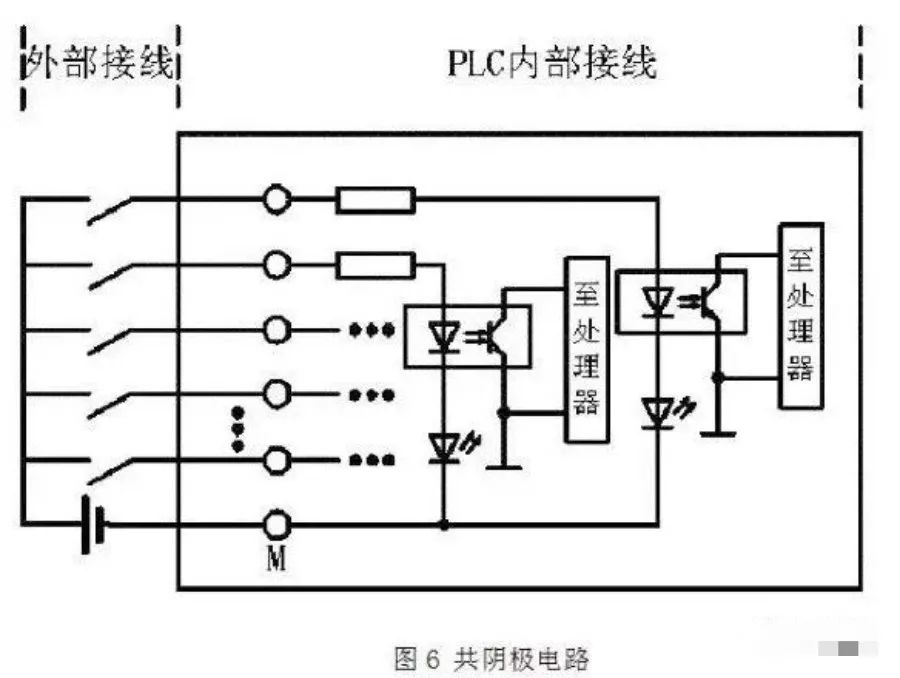

如果所有輸入回路的二極管的陰極相連，就構成了供陰極電路，如下圖所示
三菱A系列PLC的AX80/81/82及Q系列的QX80/81的輸入模塊均屬于此類輸入電路。
混合型輸入電路

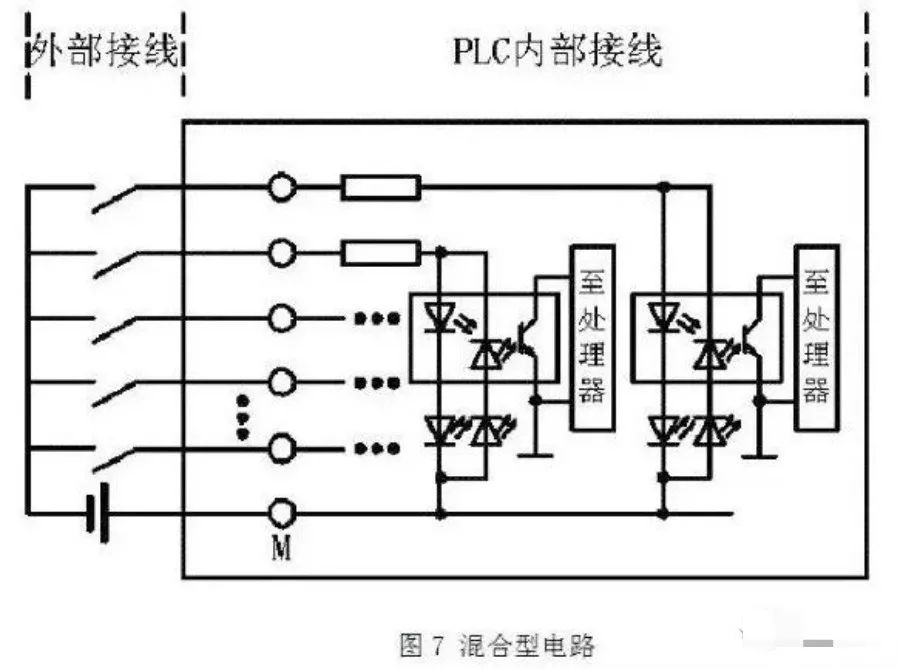

因為此類型的PLC公共端口既可以接外接電源的正極也可以接負極，同時具有源輸入電路和漏輸入電路的特點，所以我們可以姑且把這種輸入電路成為混合型輸入電路，如下圖所示：
作為源輸入時，公共端接電源的負極；作為漏輸入時，公共端接電源的正極。這樣可以根據現場的需要來接線，帶來了極大的靈活。
三菱A系列PLC的AX50-S1/60-S1/70/71/81-S1及Q系列的QX70/71/72。
這里需要注意的是，三菱和SIEMENS關于“源輸入”和“漏輸入”電路的劃分正好相反，以上是按三菱的劃分方法來介紹的。
外接開關量信號和PLC輸入電路的連接
PLC外接的輸入信號，除了像按鈕一些干節點信號外，現在一些傳感器還提供NPN和PNP集電極開路輸出信號。干節點和PLC輸入模塊的連接比較簡單。而對于不同的PLC輸入電路，到底是使用NPN輸入和PNP輸入有時感到無所下手。

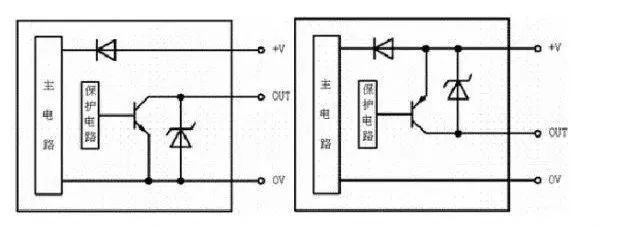

下面主要介紹一下這兩種輸入和PLC輸入電路的連接。如下圖所示，分別是NPN和PNP輸出電路的一種形式
可以看出，NPN集電極開路輸出電路的輸出OUT端通過開關管和OV連接，當傳感器動作時，開關管飽和導通，OUT端和OV相同，輸出OV低電平信號；PNP集電極開路輸出電路的輸出OUT端通過開關管和+V高電平信號。
NPN和PNP輸出電路和PLC輸入模塊的連接
NPN集電極開路輸出

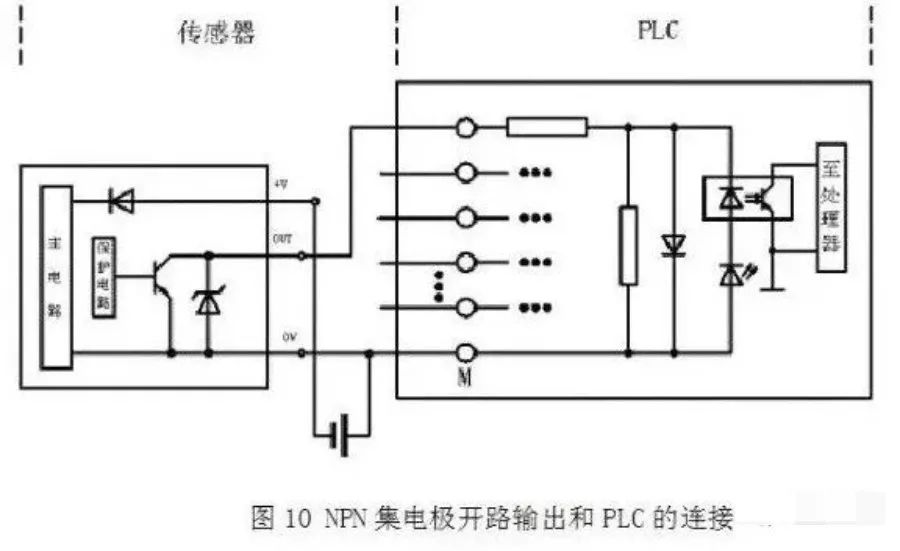

由以上分析可知，NPN集電極開路輸出為OV，當輸出OUT端和PLC輸入相連時，電流從PLC的輸入端流出，從PLC的公共端流入，此即為PLC的漏型電路的形式，即：NPN集電極開路輸出只能接漏型或混合式輸入電路形式的PLC，連接圖如下圖所示
PNP集電極開路輸出

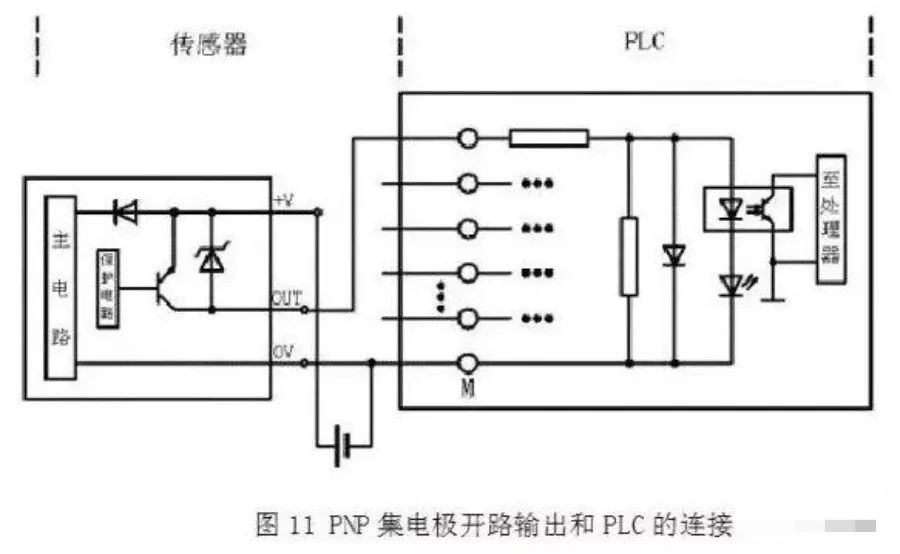

為+V高電平，當輸出OUT端和PLC輸入相連時，電流從PLC的輸入端流入，從PLC的公共端流出，此即為PLC的漏型電路的形式，即：PNP集電極開路輸出只能接源型或混合式輸入電路形式的PLC，連接圖如下圖所示
正是因為PLC輸入模塊電路形式和外接傳感器輸出信號是多樣性，我們在PLC輸入模塊接線前才要充分了解PLC輸入電路的類型和傳感器輸出信號的形式，只有這樣，才能確保PLC輸入模塊接線正確，為后面的PLC編程和調試工作做準備。
