PDF下載地址：最全之山伺服脈沖口的接線方法

伺服脈沖及方向接收口的接法有很多種，但是萬變不離其宗，目的都是為了使伺服驅動器的接收光耦能夠正確的開通、關斷。我們需要做的是，根據上位機提供的信號類型，來確定適合的接線方法及匹配電阻，從而實現光耦可靠的開通、關斷。

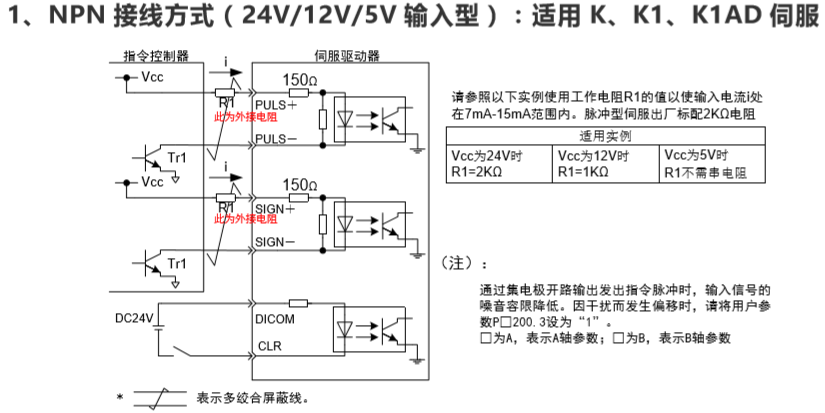

1、NPN 接線方式（24V/12V/5V 輸入型）：適用 K、K1、K1AD 伺服

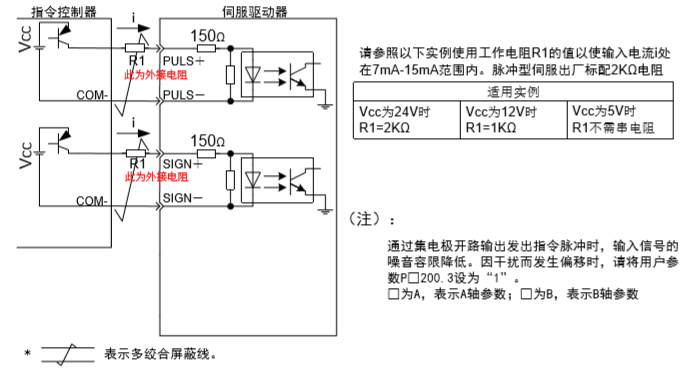

2、PNP 接線方式（24V/12V/5V 輸入型）：適用 K、K1、K1AD 伺服

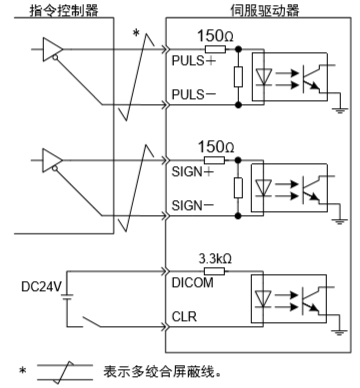

3、差動接線方式（5V 輸入型）：適用 K、K1、K1AD 伺服

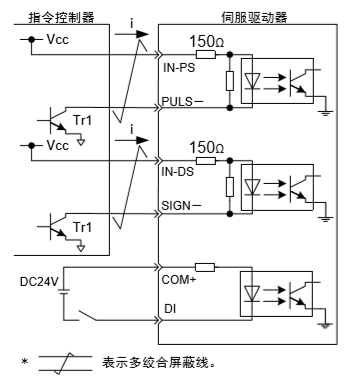

4、NPN 接線方式（24V/12V 輸入型）：適用 GA、G1、G2 伺服

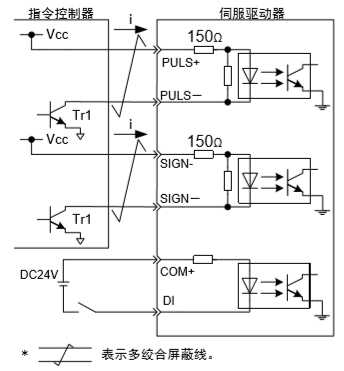

5、NPN 接線方式（5V 輸入型）：適用 GA、G1、G2 伺服

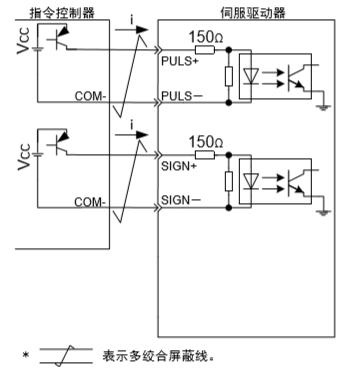

6、PNP 接線方式（24V/12V 輸入型）：適用 GA、G1、G2 伺服

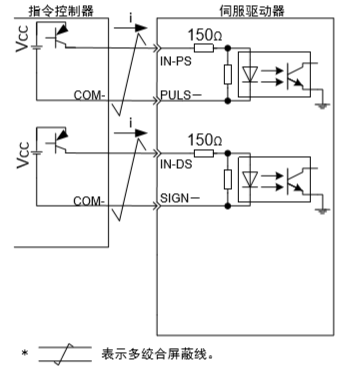

7、PNP 接線方式（5V 輸入型）：適用 GA、G1、G2 伺服

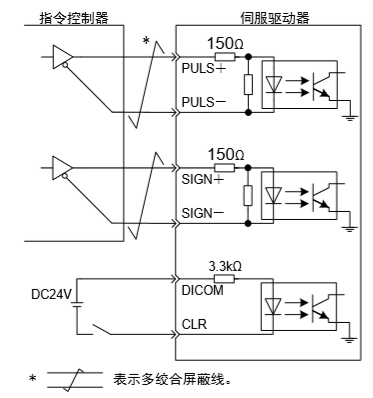

8、差動接線方式（5V 輸入型）：適用 GA、G1、G2 伺服
